Applicazione:

Linea di imballaggio della macchina Mini Doypack Mini Weigh Auger Filler Le unità includevano trasportatore a coclea facilmente smontabile, riempitrice a coclea, portale, mini macchina doypack e trasportatore di uscita, ecc.;

Questa è una nuova linea di confezionamento popolare per la polvere sul mercato, che può rifinire automaticamente l'alimentazione, la pesatura, il prelievo di buste prefabbricate, l'apertura, il riempimento e la sigillatura del materiale, ecc.;

La busta preconfezionata può essere con chiusura su 3 lati, busta a soffietto, busta standup con cerniera o senza chiusura con cerniera. Scelta ideale per latte in polvere, glucosio, condimenti, detersivi, materiali chimici, pesticidi, ecc.

Gentile promemoria:

Disponiamo di un team esperto di ingegneri di ricerca e sviluppo in grado di personalizzare le soluzioni di imballaggio in base alle caratteristiche del prodotto.

Campioni di imballaggio

Macchina confezionatrice automatica per polvere con sacchetto prefabbricato a basso costo

Parametri

1. Modello: VK-300D/VK-430D

2. Materiale della borsa: borsa prefabbricata composita multistrato (ad esempio: PET/PE)

3. Tipo di borsa: borsa a 3 guarnizioni laterali, borsa stand-up

4. Tipo di borsa aggiornabile: borsa a soffietto, borsa con cerniera, custodia a fondo piatto (è necessario l'acquisto aggiuntivo di un dispositivo funzionale)

5. Intervallo di dimensioni: 80 mm ≤ W ≤ 300 mm 100 mm ≤ L ≤ 400 mm

6. Velocità: 0~15 sacchetti/min

7. Tipo di tenuta: grana dritta, passo 1 mm (reticolato opzionale)

8. Larghezza di sigillatura: 10 mm (5-20 mm possono essere personalizzati)

9. Voltaggio: 220 V, monofase, 50/60 HZ, 1,2 kW

10. Pressione dell'aria: 0,65 MPa

11. Consumo d'aria: 0,3 m³/min (macchina standard, nessuna funzione aggiuntiva)

12. Dimensioni del corpo: 1770*600*1260 mm

13. Dimensioni dell'imballaggio: 1860*710*1650 mm (cassa in legno senza fumigazione per l'esportazione)

Processo di lavoro

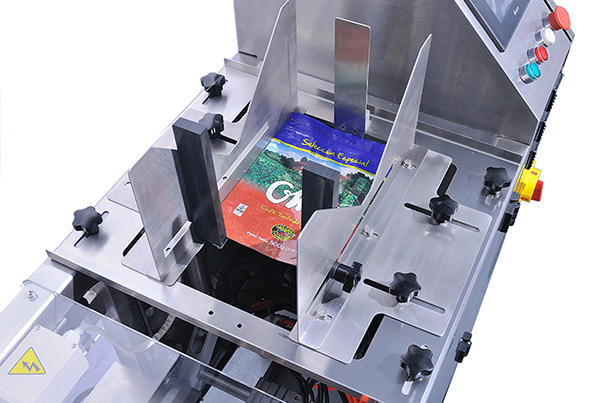

1. APERTURA BORSA

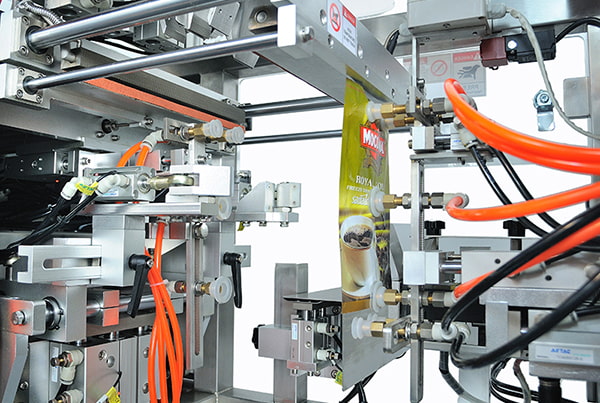

Le buste vengono rimosse individualmente dalla cartuccia con una combinazione unica di vuoto e attuatori pneumatici. Vengono ruotati nell'area di riempimento e aperti.

2. SCIVOLO DI TRANSIZIONE

raddoppiando come un secchio di temporizzazione. il prodotto entra nello scivolo di transizione mentre il sacchetto sottostante viene aperto. Una volta rilevata la busta, lo scivolo entra nella busta e apre il cancello. Il prodotto viene erogato immediatamente, senza fuoriuscite e proteggendo il sigillo dalla contaminazione. Il prodotto difficile che fa ponte facilmente viene erogato nella busta direttamente dalla riempitrice, attraverso il “gate aperto”

3. RIEMPIMENTO

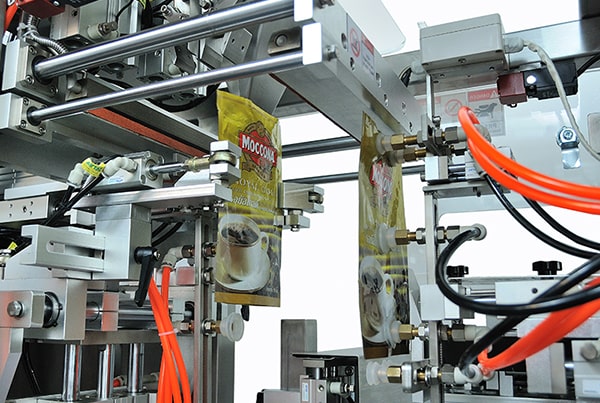

Durante il riempimento, le buste vengono mantenute in posizione con il nostro sistema di presa “posi-hold”. Ciò consente pesi pesanti e carichi d'urto senza disturbare la posizione della borsa

4. SIGILLATURA

Le barre saldanti a calore costante, piatte o scanalate, controllate digitalmente forniscono una tenuta integrale e attraente. Le buste sono sigillate "sul posto" eliminando pieghe, angoli piegati e sigilli non allineati

5. COMANDI DELLA MACCHINA

I controlli del sistema sono completamente allo stato solido. utilizzando un controllore logico programmabile commerciale [PLC] e componenti pneumatici. Le spie luminose segnalano tutti i processi del ciclo per un facile monitoraggio.

Macchina confezionatrice automatica per polvere con sacchetto prefabbricato a basso costo

Configurazioni di base:

  1.  Touch screen: touch screen China Kinco da 7 pollici;
  2.  Lingue: cinese, inglese, spagnolo, olandese, italiano, coreano (al massimo tre lingue);
  3.  PLC: Giappone Panasonic;
  4.  Cilindro: Taiwai Airtac (può essere aggiornato a Japan SMC);
  5.  Generatore di vuoto: China Airbest (può essere aggiornato alla pompa a vuoto);
  6.  Componente del vuoto: Giappone SMC;
  7.  Sistema di controllo modulare per la pressione del vuoto: Giappone SMC;
  8.  Sistema di controllo modulare per la temperatura: Cina YUDIAN;
  9.  Componente elettrico: Schneider/Omron;
  10.  Interruttore di interblocco a chiave di sicurezza;
  11.  La struttura principale della macchina è SUS304 (lo spessore del rack è 3,0 mm) e il materiale della parte è alluminio;
  12.  La parte (tramoggia) a contatto con il materiale è SUS304 (può essere aggiornato a SUS316L).

Funzioni base:

  •  La macchina smette di funzionare quando l'interruttore di sicurezza a chiave viene estratto;
  •  Nessuna funzione di richiesta del sacchetto;
  •  La funzione di autodiagnosi di apertura della borsa non è riuscita (la borsa può essere riutilizzata); In tal caso la macchina non riempirà e non sigillerà, ma riprenderà il sacchetto;
  •  Funzione di posizionamento (anticaduta) della tramoggia;
  •  Funzione di avviso di guasto del riscaldatore a cartuccia;
  •  Funzione di avviso di guasto del cilindro.
  •  Funzione di avviso che la pressione dell'aria non è conforme allo standard.

Caratteristiche prestazionali:

  1.  Facile da usare e facile da sostituire il sacchetto / La macchina è adatta a una varietà di tipi di sacchetti;
  2.  Bassi costi di manutenzione/Sostituzione modulare delle parti;
  3.  Certificato di conformità.
